セパトル

セパトル（片押し型枠金物）は丸セパレーターを取り付けるい雌ネジ付アングルです。
掘割のコンクリート土留めの型枠用補助資材として使用します。土留めの矢板にプラケットを溶接しアングルを固定する鍛冶工事となります。
配筋および型枠作業が時系列に進行可能で作業の効率がはかれます。
正確で美しい仮枠の躯体ができます。

【セパトル】の取り扱いについて

この度は【セパトル】をお買い求め頂き、有難うございます。

規格は以下の通りです。下記注意事項をご確認のうえお使い頂きますよう願い致します。

セパ種類		アングル	長さ	穴数×ピッチ	引張引抜荷重	引張許容強度
2分五厘	W5/16	t5×30×30	5.4m 1.8m	72×75mm 24×75mm	20.0KN	14.0KN
2分五厘	W5/16	t5×40×40			19.1KN	13.4KN
2分五厘	W5/16	t6×50×50			23.0KN	16.1KN
2分五厘	W5/16	t6×65×65			23.0KN	16.1KN
3分	W3/8	t6×50×50			29.0KN	20.3KN
3分	W3/8	t6×65×65			27.8KN	19.5KN

【セパトル】の仕様

長さ5.4m・1.8mのアングルに、75mmピッチで雌ネジがあり丸セパを自由な位置に取付できます。
厳選した油を使用してベトベトにしにくい製品としています。

保管と設置

ご使用までの間、防塵・防錆にご注意ください。
保管の際はブルーシート等での養生をしてください。
水漏れ、ごみ・砂等の付着を防いでください。（りん木を敷く）
保管中にアングルが曲がらないように注意してください。（重い物を載せない）

設置時の確認

ネジ山に錆・汚れがないか確認してください。
ネジ山に溶接ガス・土・砂・ゴミなどが付かないように作業してください。
ガス溶接、溶断時に雌ネジを潰さないように注意してください。
雌ネジが損傷した商品は使用しないでください。

その他注意して頂くこと。

溶接忘れがないかチェックをお願いします。
丸セパレーターは正面から確実に取り付けてください。
型枠の補強はサポート等で十分に行ってください。

①掘削

②ネコ取付

③セパトル取付

④セパトル取付

⑤余剰ネコ切断

⑥完成

セパトル御見積書チェックシート

御見積書チェックシートダウンロード(xlsx版)

御見積書チェックシートダウンロード(pdf版)

セパトルをプリントアウトする

下記メールアドレスへ添付して送信してください
info@taiyo-nagoya.jp
FAXの場合は下記に送信願います
052-501-5541

パイルスパイラル

●杭頭補強鉄筋
●杭頭から内部へ挿入するだけで簡単に施工出来ます。　

単位/mm

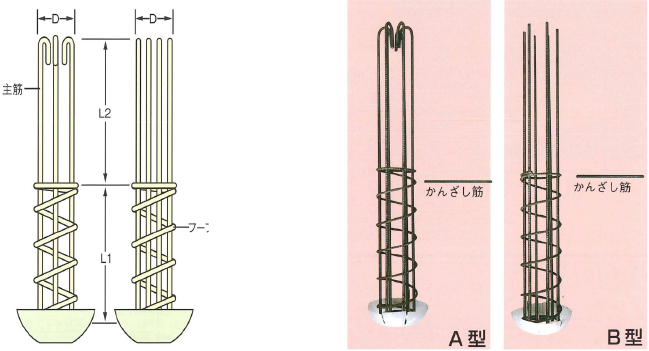

製品番号	標準パイル		パイルスパイラル寸法
製品番号	外径	内径	外径D	全長	L1	L2	主筋本数	フープ金ピッチ
S-300	300	160～180	120	980	450	530	D13 6本	D10 100ピッチ
S-350	350	210～230	160	1055	525
S-400	400	250～270	170	1130	600
S-450	450	290～310	200	1205	675		D13 8本
S-500	500	320～340	230	1280	750
S-600	600	400～420	320	1430	900

施工例

パイルスパイラルをプリントアウトする

お問い合わせ

基礎ベース

基礎ベース（梁・柱用）の特徴

1.配筋の省力化で工期短縮

2.梁用カンザシ筋は受けアングル凹みに結束線で簡単に固定出来ます。

3.アングル鋼仕様のため、コンクリートの流れが良く空洞が出来ません。

4.支柱に偏心荷重がかからないようにご使用して下さい。

5.底部アングルに6ｍｍφの穴が空いているので、コンクリート釘で捨コンに確実に固定して下さい。

6.梁幅が600ＭＭ以上の場合は、基礎ベースを２本平行に使用するか門型基礎ベースを使用して下さい。

7.梁に使用する場合のピッチは2ｍ以内で使用して下さい。

8.支柱の調整ボルトの締付けは確実に行って、レベル出しの後は溶接で固定して下さい。

9.二段筋タイプも制作可能です。

基礎ベース（梁用）

基礎ベース（柱用）

製造番号	適応高さ（H)	使用アングル
T-6	450～750	3×40×40
T-9	750～1050
T-12	1050～1350
T-15	1350～1650
T-18	1650～1950
T-21	1950～2250	４×50×50
T-24	2250～2550	４×50×50
T-27	2550～2850	6×50×50

製造番号	高さ（H)	使用アングル
柱用	1800未満	4×50×50
柱用	1800以上	6×50×50

基礎ベースをプリントアウトする

お問い合わせ

ノベトプレート

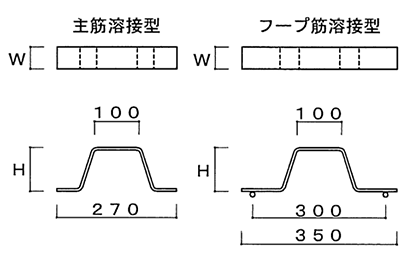

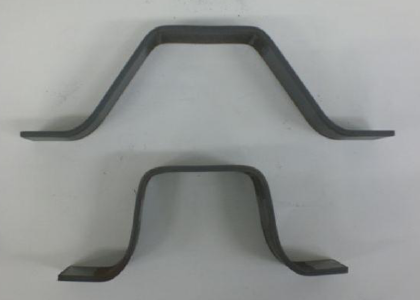

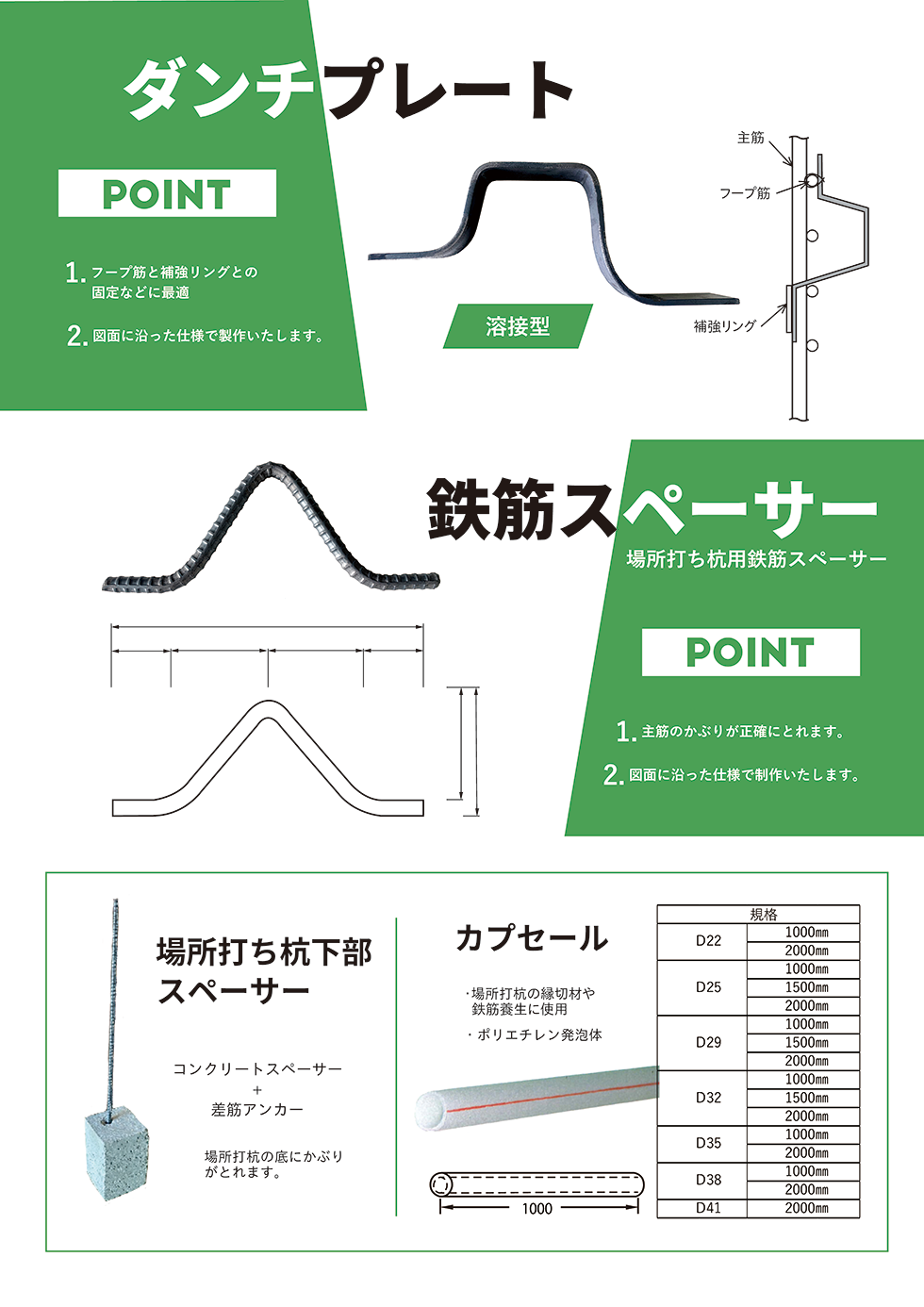

場所打ち杭用スペーサー（フラットバー・鉄筋）各種サイズの製作。
杭下部スペーサー・無溶接スペーサー・杭下部スペーサーなど色々なタイプがございますので、お気軽にお問い合わせください。

●主筋のかぶりが正確にとれます。
●用途に応じて主筋溶接・フープ筋溶接がございます。

単位/ｍｍ

厚さ	板巾（W）	高さ（H）
3	32	50
4.5	38	80
6	50	100

※ご注文により別サイズも制作いたします。

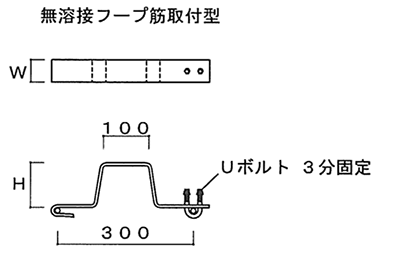

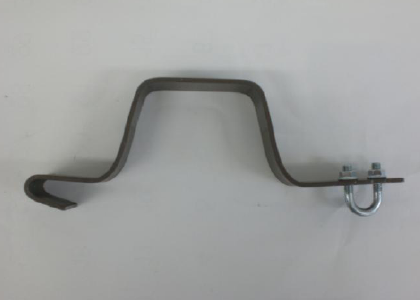

無溶接型ノベトプレート　-特許出願中- （受注生産品）

●溶接が不必要の為、主筋・フープ筋に溶接キズがつかず鉄筋強度が落ちません。
●フープ筋に引っ掛けてUボルトで締付けるだけなので取付が容易です。
●上記により施工短縮の効果が期待出来ます。

単位/ｍｍ

全長
250	300	350	400

※御見積の際はフープ筋の径・ポッチ・全長をお知らせ下さい。

ノベトプレートをプリントアウトする

パワーリング

場所打ち用鉄筋籠の補強リング（フラットバー、アングル）のR曲げ加工や穴あけ加工。
アングルの外曲げ・内曲げ、フラットバーの筒曲げ・フランジ曲げ、固定用の穴あけ加工など各サイズ製作しております。
また場所打ち用のスペーサーも各種サイズの製作しておりますので、お気軽にお問い合わせください。

●工場生産による安定した品質が確保されます。
●工場にて孔開け加工することにより現場での加工日数も短縮できます。
●工場にて半自動溶接機を使い突き合わせ溶接を行うため、強度・外観の品質が安定した商品です。

パワーリング寸法例

符号	P1
鋼材種	FB9*75
部	L1
軸部径	1800
HOOP外かぶり	100
HOOP筋	D13
HOOP筋径	13
主筋	D38
主筋径	40
主筋束ねの有無	無
リン加工外径(L)	1494
リング周長	4692
杭1本当りリング本数	3
穴あけ数/ピッチ割	10/10
Uボルト径	M12
杭1本当り金具個数	30
杭本数	8
合計リング本数	24
合計金具個数	240
合計穴あけ数	240
